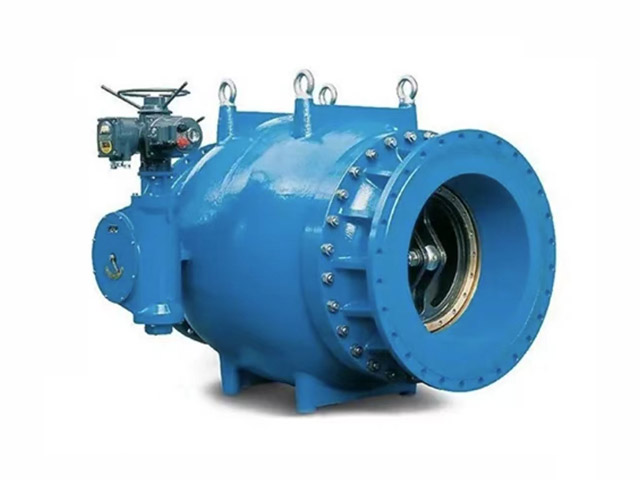

活塞式流量調節閥(也稱為活塞式調流調壓閥或活塞式調流閥)的結構相對復雜，但設計精巧，能夠?qū)崿F(xiàn)對流體流量的準確調節。以下是對其結構的詳細介紹：

　　一、主要組成部件

　　活塞式流量調節閥主要由以下部件組成：

　　閥體：閥體是整個閥門的主體結構，通常采用一體鑄造成型，結構可靠耐用。閥體內部設計有流道，流體通過該流道進行流動和調節。

　　活塞：活塞是閥門的關鍵部件之一，其形狀為活塞式，通過沿閥體內部的導軌進行軸向移動來改變閥口的開度，從而實現對流量的調節�；钊�的材質通常選用不銹鋼等耐腐蝕性材料，以延長使用壽命。

　　彈簧：彈簧在閥門中起到調節和穩定活塞位置的作用，確�；钊�在受到外力作用時能夠迅速恢復到設定位置。

　　調節桿：調節桿與活塞相連，通過驅動活塞的移動來改變閥口的開度。調節桿的設計使得操作人員可以方便地調整閥門的流量。

　　電動執行機構(可選)：對于需要電氣控制的活塞式流量調節閥，通常會配備電動執行機構。電動執行機構接收來自控制系統的電信號，并將其轉化為機械運動，從而驅動活塞在閥體內移動。電動執行機構內部設有信號處理電路和位置傳感器，以實現準確控制和位置反饋。

　　二、結構特點

　　軸對稱流道設計：活塞式流量調節閥的流道為軸對稱形，流體流過時不會產生紊流，有利于降低能耗和提高流量調節的準確性。

　　環形水流斷面：無論活塞運動到任何位置，閥腔內無論任何位置的水流斷面均為環狀，在出口處向軸心收縮。這種設計有利于防氣蝕，避免因節流而可能產生的氣蝕對閥體和管道的破壞。

　　曲柄連桿機構：活塞式流量調節閥采用曲柄連桿機構將閥軸的轉動轉化為活塞沿導軌的軸向移動。這種機構驅動力矩小、操作簡單，適合頻繁調節。

　　高性能密封結構：閥門采用金屬對金屬的密封結構，并配備高性能彈性硅膠連接的金屬閥座，提供氣泡級密封效果。這種設計有效防止閥座刮傷，延長閥座使用壽命。

　　導向筋設計：閥體導向筋堆焊銅合金，摩擦力小，確�；钊�運行平穩可靠。

　　多種安裝方式：活塞式流量調節閥提供兩種安裝方式，可臥式或立式安裝，并可以安裝在管道的任意一側，方便用戶根據實際需求進行選擇。

　　三、應用領域

　　活塞式流量調節閥因其精確的流量調節能力和穩定的性能而廣泛應用于各種領域，如高端引水工程、水源儲存、管網輸水工程、凈水或污水處理工程以及供水過程中的壓力平衡調節等。

　　綜上所述，活塞式流量調節閥具有復雜的結構和獨特的設計特點，能夠?qū)崿F(xiàn)對流體流量的精確調節和穩定控制。在實際應用中，用戶應根據具體需求和工況條件選擇合適的型號和規格。
